Anaplaste : logiciel de transformation cartographique scalaire

Méthode

Le logiciel Anaplaste permet de déformer une carte composée d'entités surfaciques en fonction d'une variable thématique quantitative et de produire une carte « piézoplèthe » (famille des cartogrammes).

Le modèle physique sous-jacent, adapté à la cartographie, est utilisé en génie civil pour étudier la résistance des matériaux par le calcul de structure avec résolution par la méthode des éléments finis.

La méthode comprend deux étapes : la mise en place de la structure avec une généralisation et le choix de points d'ancrage ; la déformation liée à l'application d'une variable sur cette structure.

La carte piézoplèthe obtenue peut être améliorée visuellement par des choix graphiques ; elle est accompagnée d'indices statistiques. L'image obtenue doit être analysée avec précaution car elle exprime des tendances et ne peut être décrite maille par maille.

Téléchargement

  • Programme
  • Mode d'emploi écrit par C. Cauvin (laboratoire LIVE, Strasbourg, France)
  • Jeu de données : un exemple, accompagné d'une brève description de son utilisation, permet d'appliquer une première fois le logiciel en suivant les étapes pas à pas.

anaplaste



Données en entrée : un fond de carte avec des unités surfaciques (exemple : France par région, par département) et des variables thématiques quantitatives associées au fond de carte ; les données utilisées se présentent soit au format texte (.txt), soit au format shapefile (.shp)

Nature des sorties : cartes avec options graphiques, indices statistiques, tableaux de coordonnées

Pour toute question sur l'utilisation du logiciel, s'adresser :

  • sur le plan informatique à Gilles Vuidel
  • sur le plan de la méthode à Colette Cauvin

Le logiciel Anaplaste est libre de droit, il peut être utilisé à titre personnel ou pour l'éducation ou la recherche.

Anaplaste utilise plusieurs bibliothèques open source :

  • GeoTools
  • JTS
  • Batik
  • Jama
  • JFreeChart
  • XStream

Auteur de l'application : Gilles Vuidel d'après l'algorithme développé par O. Kapps

Conception de la méthode : C. Schneider (LIVE, Strasbourg, France)

Programmation originelle : G. Cherrier et J. Hirsch (LIVE, Strasbourg, France).

Mis à jour : vendredi 19 décembre 2014 14:14
Détails

Méthode

 Le logiciel IsoDistAngle permet d'appliquer trois méthodes de transformations cartographiques de liens : IsoDist, IsoAngle et DistAngle. Connaissant les positions géographiques de n lieux, elles ont pour but de trouver, à l'aide du calcul vectoriel, les coordonnées de ces n points à partir d'un point origine, en fonction, selon le cas, des éléments suivants :

les distances (temporelles, cognitives...) entre le point origine et les points considérés comme des points destinations : méthode IsoDist ;les directions (cognitives...) par rapport aux directions de référence définies par le point origine et les positions géographiques des points destinations ; elles sont exprimées sous forme d'angles : méthode IsoAngle ;les distances et les directions simultanément : méthode DistAngle.

Ces trois méthodes produisent de nombreux résultats tant statistiques que cartographiques ; les cartes montrent les déplacements des lieux destinations sous diverses formes : vecteurs de déplacement, positions originelles, transformées, rapprochées, éloignées.

Les résultats doivent être analysés en tenant compte du thème, des hypothèses émises et des données entrées. Les nouvelles coordonnées peuvent être comparées à l'aide de la régression bidimensionnelle (logiciel Darcy) permettant ainsi d'étendre les résultats à l'ensemble de la surface étudiée.

Télécharger IsoDistAngle 1.2

Mode d'emploi : Un mode d'emploi du logiciel, écrit par Colette Cauvin (laboratoire LIVE, Strasbourg, France), est disponible en format .pdf ; il inclut une brève bibliographie sur la méthode et son utilisation : mode d'emploi

Les exemples présentés dans le manuel sont téléchargeables séparément : données exemples

Pour toute question sur l'utilisation du logiciel, s'adresser

  • sur le plan informatique à Gilles Vuidel
  • sur le plan de la méthode à Colette Cauvin

Entrée : Coordonnées des points origines et des points destinations avec, éventuellement des coordonnées d'illustrations. Variables thématiques : distances pour IsoDist ; angles pour IsoAngles ; distances et angles pour DistAngle.

Sorties : Indices statistiques, tableaux Tableaux de coordonnées utilisables avec Darcy en vue de comparaison de surfaces. Cartes avec positions originelles et finales. Cartes de vecteurs de déplacement.

Auteur de l'application : Gilles Vuidel à partir des méthodes développées par Colette Cauvin (Laboratoire Image, Ville, Environnement).

Mis à jour : vendredi 19 décembre 2014 14:16
Détails



Analyse fractale

Fractalyse : logiciel de mesure fractale de formes surfaciques et linéaires.

Initié en 2001 dans le cadre d’un contrat PUCA (Ministère de l’équipement et des transports), Fractalyse est déposé à l’Agence de Protection des Programmes. Matlab. Systèmes : Windows et Linux. Disponible gratuitement sur http://www.fractalyse.org/fr-download.html. Contact : G. Vuidel, P. Frankhauser, C. Tannier

GenFrac : outil de génération itérative de fractal à partir d’IFS (Iterated Function System) affines.

Disponible gratuitement sur http://www.fractalyse.org/genfrac/. Systèmes : tout système supportant Java. Contact : G. Vuidel

MorphoLim : identification de la limite morphologique des agglomérations bâties au moyen d'une approche fractale.

Systèmes : tout système supportant Java. Licence GPL. Contact : C. Tannier , G. Vuidel

Package R gwfa : Geographically Weighted Fractal Analysis (GWFA).

La GWFA permet de calculer la dimension fractale locale d'un ensemble de points. Elle combine l'algorithme multifractal "Sandbox" et la régression locale pondérée (Geographically Weighted Regression). Elle peut être utilisée pour décrire et cartographier les propriétés fractales de tissus bâtis au sein d'une ville, d'une région ou d'un pays. Contact : F. Sémécurbe

Package R wmlf : analyse multifractale d'images par ondelettes dominantes.

Conçu par François Sémécurbe et Stéphane Roux à partir de la méthode proposée par Herwig Wendt, Stéphane Roux, Stéphane Jaffard et Patrice Abry, 2009, Wavelet leaders and bootstrap for multifractal analysis of images. Signal Processing 6 (89), pp. 1100-1114. Contact : F. Sémécurbe, C. Tannier




Analyse spatiale

Geographer : logiciel d'analyse exploratoire de données spatio-temporelles

Financé dans le cadre de l'ANR eGeopolis et de l'ANR MIRO. Version 1.0 LISP/Version 2.0 Langage : Java. Systèmes : tout système supportant Java. En cours de développement. Contact : G. Vuidel

Graphab : analyse de la connectivité des habitats faunistiques et modélisation des réseaux écologiques

Financé par un contrat avec le MEEDDAT, son développement a commencé en 2010. Langage : Java. Systèmes : tout système supportant Java. Licence GPL. Contact : JC. Foltête, G. Vuidel

LISDQS : logiciel d’Interpolation Statistique de Données Quantitatives et Spatiales.

Développé depuis 2007 avec le soutien du pôle Valorisation de l'Université de Franche-Comté.Java et C++. Systèmes : Windows et Linux. Contact : D. Joly, G. Vuidel

PixScape : analyse du paysage visible

Développé depuis 2014 pour la modélisation du paysage visible à partir de données spatiales numériques en 2D et demi ainsi que le calcul d’indicateurs paysagers. Langage : Java. Systèmes : tout système supportant Java. Licence GPL. Contact : G. Vuidel



Simulation spatiale

MobiSim : plateforme de simulation pour l’étude prospective de l’impact des mobilités quotidiennes et résidentielles sur le développement, l’étalement et l’aménagement urbains des agglomérations françaises et européennes

Développé depuis 2007 dans le cadre de deux contrats PREDIT. Systèmes : tout système supportant Java. Contact : JP. Antoni, C. Tannier, G. Vuidel

Fractalopolis : aménagement urbain multifractal

Fractalopolis permet de concevoir des plans de développement urbains ou régionaux multifractals qui respectent cinq principes de planification : un développement urbain polycentrique hiérarchisé; un développement orienté sur les axes de transport ; un développement résidentiel dense localement ; la pénétration des espaces verts dans les zones bâties à travers plusieurs échelles imbriquées ; la préservation de réseaux interconnectés d'espaces verts et naturels de tailles différentes. Systèmes : tout système supportant Java. Licence GPL. Contact : C. Tannier, P. Frankhauser, G. Vuidel

Mup-City : simulation fractale d'urbanisation sous contraintes d'accessibilité

Développé depuis 2008, dans le cadre de deux contrats PREDIT, Mup-City permet de créer des scénarios de développement résidentiel fractals, mais aussi non fractals, intégrant des contraintes d'accessibilité aux commerces, services, espaces ouverts, et des contraintes de proximité au réseau routier existant. Systèmes : tout système supportant Java. Licence GPL. Contact : C. Tannier, G. Vuidel

S-Ghost : simulation de la morphogenèse des villes par automates cellulaires intégrant une modélisation économétrique des comportements individuels.

Développé depuis 2007 dans le cadre du projet ANR ECDESUP. Systèmes : tout système supportant Java. Licence GPL. Contact : G. Vuidel

LucSim (Land Use Cellular automata Simulation) : logiciel de simulation du développement urbain intégrant 3 modèles : automate cellulaire, modèle de potentiel et chaine de markov.

Systèmes : tout système supportant Java. Licence GPL. Contact : JP. Antoni, G. Vuidel



Transformation cartographique

Darcy : logiciel de transformation cartographique (anamorphose) vectorielle

Systèmes : tout système supportant Java. Licence GPL. Contact : C. Cauvin, G. Vuidel

IsoDistAngle : module de transformation cartographique unipolaire en distance et/ou en angle

Systèmes : tout système supportant Java. Contact : C. Cauvin, G. Vuidel

Anaplaste : logiciel de transformation cartographique (anamorphose) scalaire

Systèmes : tout système supportant Java. Contact : C. Cauvin, G. Vuidel

Mis à jour : mardi 17 octobre 2017 06:23
Détails

Darcy 2 : module de comparaison spatiale

Méthode

Le logiciel Darcy permet d'appliquer une méthode de comparaison spatiale, dénommée « régression bidimensionnelle », développée par W. Tobler entre 1965 et 1977. Cette méthode autorise la comparaison de deux surfaces distinctes déterminées par des points homologues définis respectivement par les coordonnées [XY] (référentiel) et [UV] (image à comparer). Les points de l'image à comparer à un référentiel correspondent au phénomène étudié : positions en temps d'accès, positions estimées en cognition spatiale, positions sur des cartes anciennes...

La méthode comprend deux étapes : un ajustement et une interpolation. Elle aboutit à d'abondants résultats tant statistiques que cartographiques ; les cartes montrent les distorsions spatiales liées aux écarts entre le référentiel et la surface étudiée : vecteurs de déplacement, anamorphoses...

Les résultats doivent être analysés avec précaution en tenant compte du thème, des hypothèses émises et des données entrées. Chaque thème induit une réflexion nouvelle sur les indices et les cartes obtenus.

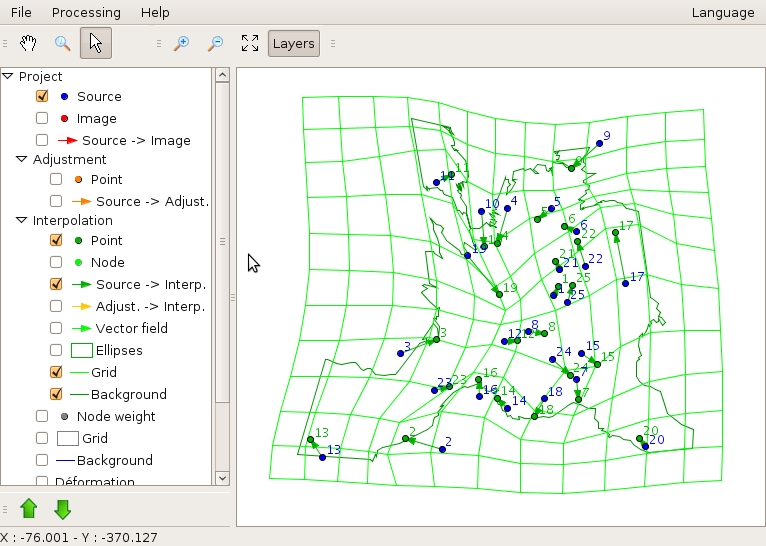

Darcy

Données en entrée : coordonnées des surfaces homologues avec, éventuellement, des coordonnées d'illustrations

Nature des sorties : indices statistiques, tableaux, cartes diverses.

Télécharger le logiciel : Darcy 2

Un mode d'emploi du logiciel, écrit par C. Cauvin, est disponible en format .pdf ; il inclut une brève bibliographie sur la méthode et son utilisation : mode d'emploi

Télécharger un jeu de données : données exemples

Pour toute question sur l'utilisation du logiciel, s'adresser :

  • sur le plan informatique à Gilles Vuidel
  • sur le plan de la méthode à Colette Cauvin

Le code source est disponible sur sourceforge.net et distribué sous licence libre GPLv3.

Darcy utilise plusieurs bibliothèques open source : GeoTools, JTS, Batik, JAI, JFreeChart, JAMA.

Auteurs de l'application : Gilles Vuidel (ThéMA, Besançon, France) et Colette Cauvin (LIVE, Strasbourg, France) d'après les travaux originaux de Waldo Tobler (UCSB, Santa Barbara, Californie, USA).

Références bibliographiques

D'ARCY THOMPSON W., 1917, 1948, On growth and form, MacMillan, New York, 1 116 p.

D'ARCY THOMPSON W., 1994, Forme et croissance, Traduit par Teyssié D., Seuil, CNRS, Paris, 336 p.

BRAUN J., 1994, L'accessibilité au Luxembourg. Transport individuel et transport collectif, complémentarité ou concurrence ? Mémoire présenté dans le cadre du stage pédagogique, Luxembourg, Strasbourg, 144 p.

CAUVIN C., 1984,« Une méthode générale de comparaison cartographique : la régression bidimensionnelle », Travaux et Recherches, ERA 214 (CNRS), Fascicule 4, Strasbourg, 130 p.

CAUVIN C., REYMOND H. et al., 1986, Nouvelles méthodes en cartographie, Collection RECLUS Mode d'Emploi, Maison de la Géographie, Montpellier, 56 p.

CAUVIN C., 1995a, « Cartographie théorique et anamorphoses », 17th International Cartographic Conference, vol. II, Septembre 95, Barcelone, 7 p.

CAUVIN C., 1995b, « Transformaçoes cartograficas espaciais e anamorfes ». Chapitre 7, dans Os mapas em Portugal. Da tradioçao aos novos rumos da Cartografia. Ediçoes Cosmos, Lisboa, p. 269-310

CAUVIN C., 1996, « Cartographie théorique et anamorphoses », Comité Français de Cartographie, Bulletin n° 146-147, p. 82-88.

CAUVIN C., 1998, « Des transformations cartographiques », Mappemonde, n° 49, p. 12-15.

CAUVIN C., ESCOBAR F., SERRADJ A., 2008, Cartographie thématique 4. Des transformations renouvelées, Hermès Editions, Paris, 198 p.

TOBLER W.R., 1965, "Computation of the correspondance of geographical patterns", Papers of the Regional Science Association, vol. 15, p. 131-139.

TOBLER W.R., 1977, "Bidimensional regression: a complete program", Santa Barbara, CA, 71 p. ronéotées.

TOBLER W.R., 1978, "Comparisons of plane forms", The Geographical Analysis, vol. X, n° 2, p. 154-162.

TOBLER W.R., 1994, "Bidimensional regression: a complete program", Geographical Analysis, vol. 26, n° 3, p. 187-212.
